热门关键词: SCKF105

您的位置: 主页 > 技术资料

熔体表面张力的研究

发布日期:2025-01-06 12:09
信息摘要:
表面张力是熔体表面层由于质点作用力不均衡而产生的使熔体表面收缩的力。本文对龙泉窑梅子青釉进行了熔融实验、釉滴实验和烧成实验,通过观察实验过程中釉熔体的变化及对比...
表面张力是熔体表面层由于质点作用力不均衡而产生的使熔体表面收缩的力。本文对龙泉窑梅子青釉进行了熔融实验、釉滴实验和烧成实验,通过观察实验过程中釉熔体的变化及对比烧成后制品的外观质量,阐述了表面张力对釉熔体表面形状的影响、表面张力和重力相对大小对釉滴形状的影响,以及表面张力对烧成制品外观质量的影响,并对表面张力的作用原理进行了分析和研究

陶瓷作品从原始的表面粗糙、凹凸不平的上釉泥坯,通过烧制,变成一件精美绝伦、表面平整、光滑亮丽的艺术品,期间表面张力起着至关重要的作用。陶瓷在烧制过程中,随着温度的升高,胎和釉逐渐出现液相并不断增多,最终胎体烧结,釉层熔融转化为熔体。由于熔体的表面张力作用,使得组成熔体的质点不断的扩散和移动,最终达到力和位移的平衡,从而使釉层表面得以平整光滑。

表面张力是熔体表面层由于质点作用力不均衡而产生的沿表面作用于任一界线上的张力。与气体接触的熔体表面质点因其配位数未得到满足,处于不对称的力场内。质点间作用力不平衡,比熔体内部的质点具有较高的能量,熔体表面将自动收缩以降低过剩能量。熔体表面的这种自动收缩的趋势,相当于在熔体表面水平方向上存在着使熔体表面收缩的力,即表面张力[1]。

熔体的表面张力大小取决于化学组成、烧成温度和烧成气氛。在化学组成中,碱金属对表面张力影响较大,熔体的表面张力随碱金属及碱土金属半径的增大而减少,熔体表面张力随温度的提高而降低;此外,窑内气氛对熔体表面张力也有影响,在还原气氛下的表面张力比在氧化气氛下大20%左右[2]。

釉熔体的表面张力对釉的外观质量影响很大。表面张力使得釉熔体表面发生收缩,下面的新熔体就会浮向表面,利于釉中气泡上浮排出,但表面张力过大会阻碍气泡排除和熔体均化,在高温时对坯的润湿性不利,容易造成缩釉、滚釉缺陷[3]。表面张力过小容易造成流釉,使釉面小气泡破裂时形成难以弥补的针孔[4]。当釉的黏度也很小时,情况更严重。

本文通过龙泉青瓷梅子青釉的烧制实验,观察釉熔体的变化过程,并推断其变化过程与表面张力的关系。

1 实验
1.1 坯釉组成
龙泉梅子青釉的釉料配方(质量分数)为:西源瓷土45%、黄坛瓷土20%、狮子笼紫金土3%、石灰石22%、石英10%[5]。该釉配方原料取自龙泉本地瓷土,适用性广、稳定性好、烧成温度范围宽,其化学组成见表1。

表1 釉料化学组成表
表1 釉料化学组成表

釉料名称
SiO2 Al2O3 K2O Na2O CaO MgO Fe2O3 TiO2 实验式

梅子青釉
69.35 12.18 3.84 0.48 12.58 0.50 0.95 0.11
0.1428Κ2Ο0.0273Νa2Ο0.7857CaΟ0.0442ΜgΟ}0.4179Al2Ο30.0208Fe2Ο3}4.0441SiΟ20.0048ΤiΟ2}

1.2 釉料制作


将各配釉原料混合,得到预混物,将球石、预混物、水以质量比2∶1∶0.6的比例进行湿法球磨,研磨18~20 h, 然后过100~200目筛,制成釉浆。

1.3 熔融实验
把磨好的釉料制成2 cm×2 cm×3 cm正四棱柱试样,置于窑门洞口内,借助于高温显微镜可连续观察其在加热过程中的全部变化。

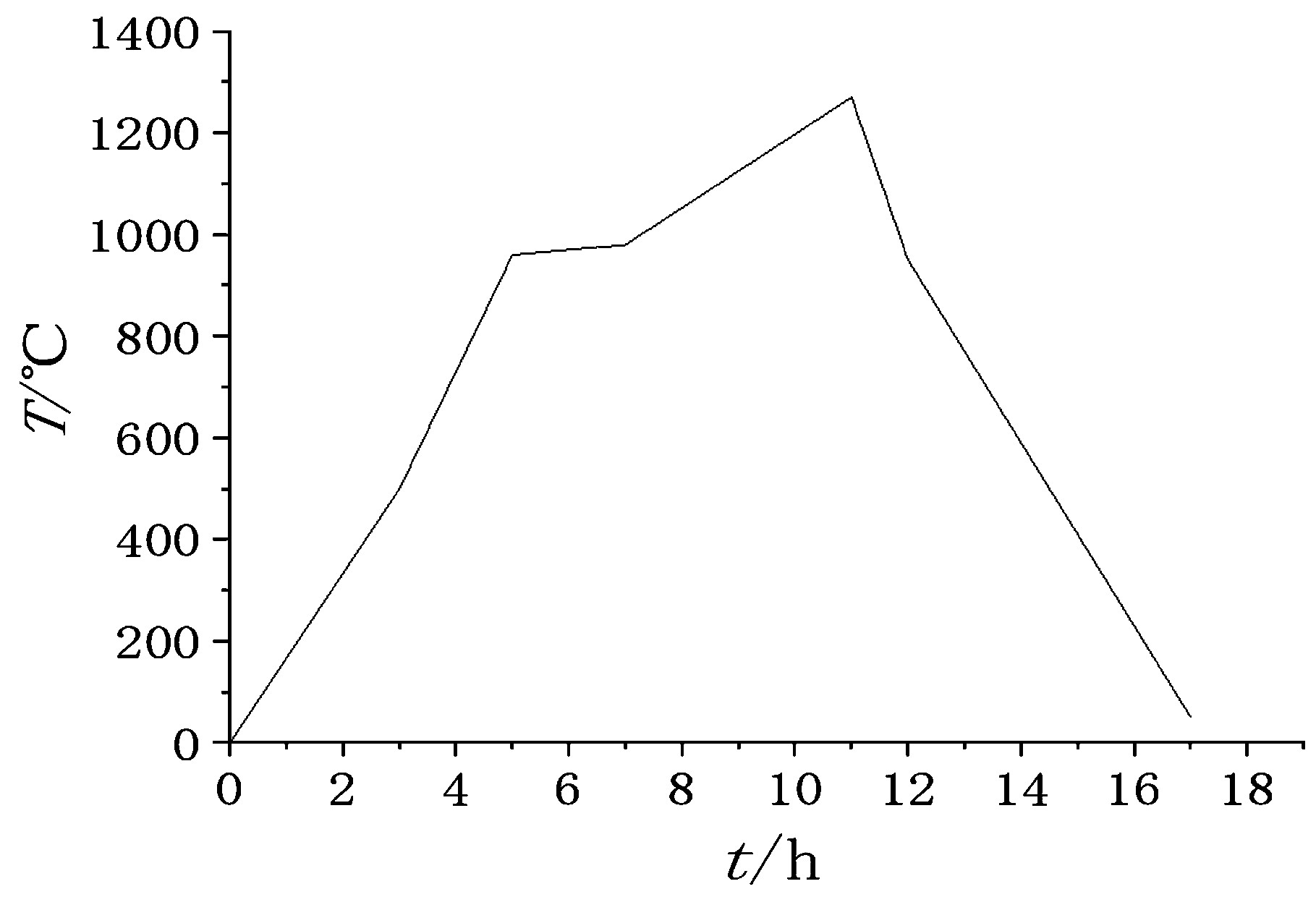

本次实验采用还原气氛进行烧制,实验最高烧成温度为1 270 ℃,氧化和还原气氛转换温度为980 ℃,图1为烧成曲线图。

图1 烧成曲线图
1.4 釉滴实验
把磨好的釉料制成一系列球体,直径分别为32、16、8、4、2、1、0.5 mm, 置于龙泉白泥制成的薄板上。入窑按图1烧成制度进行烧制,观察烧成后各釉滴的形状和尺寸以及釉滴与薄板之间的润湿角大小[6]。

1.5 烧成试验
本实验胎体选用龙泉本地的朱砂泥制作的小圆杯,朱砂胎配以梅子青釉能够达到紫口铁足和朱砂底的效果。

首先采用浸釉法上底釉,然后在底釉的基础上进行喷釉,确保釉层厚度达到1~2 mm, 施釉完成后刮洗干净素坯的底足。

把上好釉的小杯置于窑门洞口内,便于观察胎釉在加热过程中的变化。按图1烧成制度进行烧制,分别进行氧化气氛烧制和还原气氛烧制,烧成温度由熔融试验得到的结果确定。观察烧成制品的外观形状及气泡分布情况。

2 实验结果
2.1 表面张力对釉熔体表面形状的影响

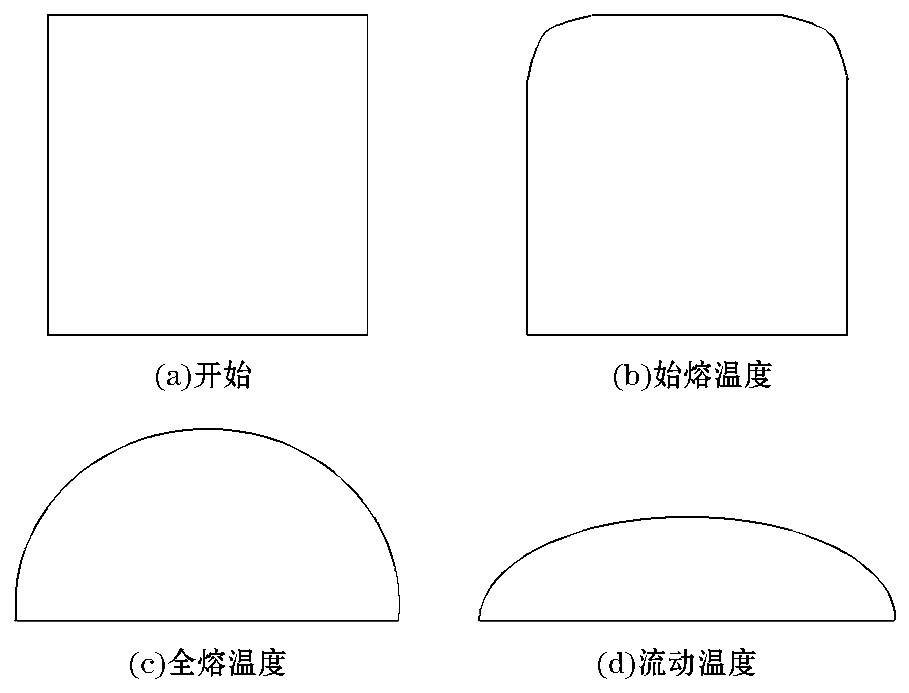

通过对釉料熔融实验的观察可以看到,随着温度升高,低共融物产生,试样出现液相,逐渐变为熔体。四棱柱试样最先变形的部位为顶部角点。由于角点是四棱柱曲率最大的部位(7/8的表面与空气接触),表面张力最大,表面能高,由表面张力产生的指向熔体内部的附加压力也最大,因此角点最先熔融变圆,此时试样所处的温度(1 180 ℃),称为釉的始熔温度,釉层开始封闭,如图2b所示。随着温度继续升高,四棱柱的棱边也开始熔融变圆,棱边也是曲率较大的部位(3/4的表面与空气接触)。最后,四棱体的各个平面开始熔融变圆(1/2的表面与空气接触),整个试样由于表面张力的作用变为半球状,此时的温度(1 260 ℃)称为全熔温度,如图2c所示,形成平整、光滑的釉面。釉层虽然处于黏性流动状态,但黏度较大不至于流淌,因此接近于釉的成熟温度。温度继续升高,试样流散开来,高度降至原有高度的1/3时的温度(1 300 ℃)称为流动温度,见图2d。此时由于温度升高,熔体表面张力减小,同时釉熔体黏度降低,受重力作用熔体会产生自然流淌,熔体表面由球面变为椭球面[4]。

图2 釉熔融实验图
2.2 表面张力和重力对釉滴表面形状的综合影响
通过对烧成后各釉滴的形状观察,可以看出:对于大直径的釉滴,重力的影响大于表面张力的影响,致使其形状呈扁平的球冠状,与薄板的润湿角小于90°;中等直径的釉滴所受重力和表面张力较为均衡,其形状为半球状,与薄板的润湿角约等于90°;小直径的釉滴所受重力小于表面张力,其形状接近于球形,与薄板的润湿角大于90°,甚至接近于180°。

2.3 表面张力对青瓷制品釉面质量的影响
龙泉青瓷的烧制结果见表2。

表2 龙泉青瓷梅子青釉烧成试验成果表

表2 龙泉青瓷梅子青釉烧成试验成果表

烧制
气氛
烧成
温度/℃
外观形状及气泡分布情况
氧化
气氛
1 270 釉层表面平整、光滑,气泡密集、细小、分布均匀、釉呈米黄色、乳浊、见针眼和凹陷;小杯边沿釉层覆盖比较单薄、气泡稀少、较大。

还原
气氛
1 270 釉层表面平整、光滑、圆润,气泡较密集、较细小、分布均匀、釉呈梅子青色、乳浊,不见针眼和凹陷;小杯边沿釉层覆盖比较饱满、气泡稀少、较大。

龙泉青瓷在烧制过程中,随着温度的升高,由于表面张力的作用,杯子表面质点不断移动和扩散,最终达到平衡状态,使熔体均匀化,釉层表面凹凸不平得以自发修复,逐渐呈现平整、光滑、发亮的状态。最先圆润、发亮的部位是杯子的口沿,这是因为杯子口沿的曲率最大,所受表面张力最大,由表面张力产生的指向熔体内部的附加压力也最大。

采用氧化气氛烧成时,釉层表面平整、光滑,气泡密集、细小、分布均匀、釉呈米黄色、乳浊、见针眼和凹陷,小杯边沿釉层覆盖比较单薄。采用还原气氛烧成时,釉层表面平整、圆润、光滑,气泡较密集、较细小、分布均匀、釉呈梅子青色、乳浊,不见针眼和凹陷,小杯边沿釉层覆盖比较饱满。对比氧化气氛和还原气氛烧成结果,其不同之处在于表面张力的作用效果不同,在还原气氛下的表面张力比在氧化气氛下大20%左右。氧化气氛下烧制出现的针孔和凹陷现象,在还原气氛下烧制,由于表面张力的增大,得以自动补平。对于小杯边沿氧化气氛烧制釉层覆盖较薄,使得气泡易于排出,气泡数量较少,尺寸较大。还原气氛烧制釉层覆盖较为饱满,气泡数量变多,尺寸变小,这是因为氧化气氛烧制小杯边沿上釉所受重力大于表面张力,使得釉层变薄,还原气氛烧制釉层所受到的表面张力变大而所受重力不变,使得小杯边沿釉层覆盖相对变厚。至于烧成制品气泡的数量和大小,影响因素涉及胎和釉的组成、胎和釉中氧化铁的含量、釉的高温黏度、表面张力、釉的厚度,以及烧成温度和烧成气氛,表面张力只是其中的一项。表面张力能使釉熔体中的大气泡变得更大更容易排出,而对于小气泡则变小甚至溶解于釉中而消失。

3 分析和讨论

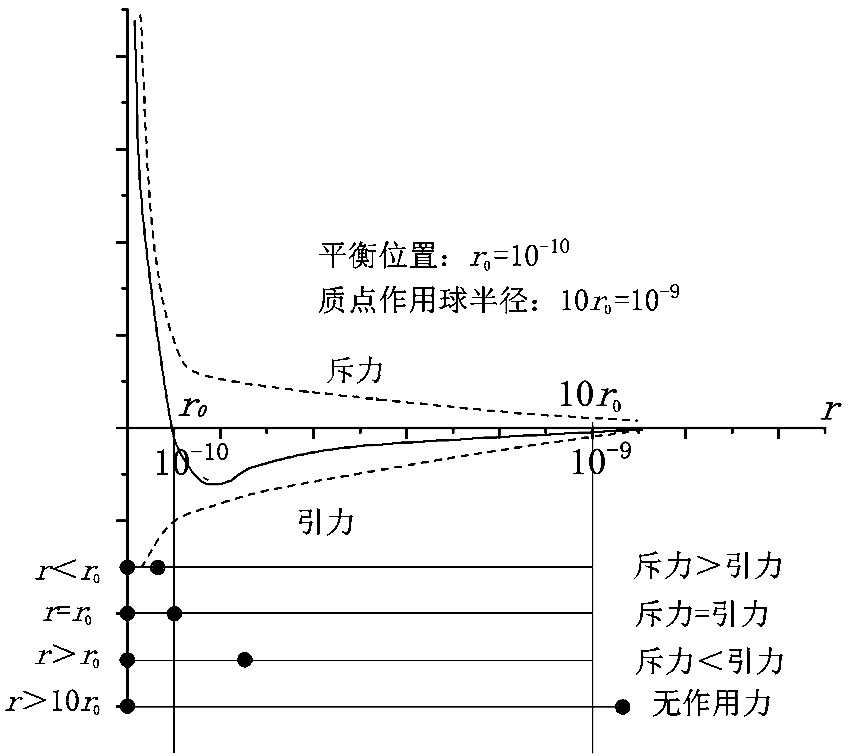

由熔体作用力理论可知,组成熔体的质点间存在着作用力。当质点处于平衡位置时,即质点间距r=r0(r0=10-10)时,引力等于斥力,质点间作用力为0;质点间距r>r0,作用力为引力;质点间距r<r0,作用力为斥力;当质点间距r>10r0时,引力和斥力均为0,如图3所示。

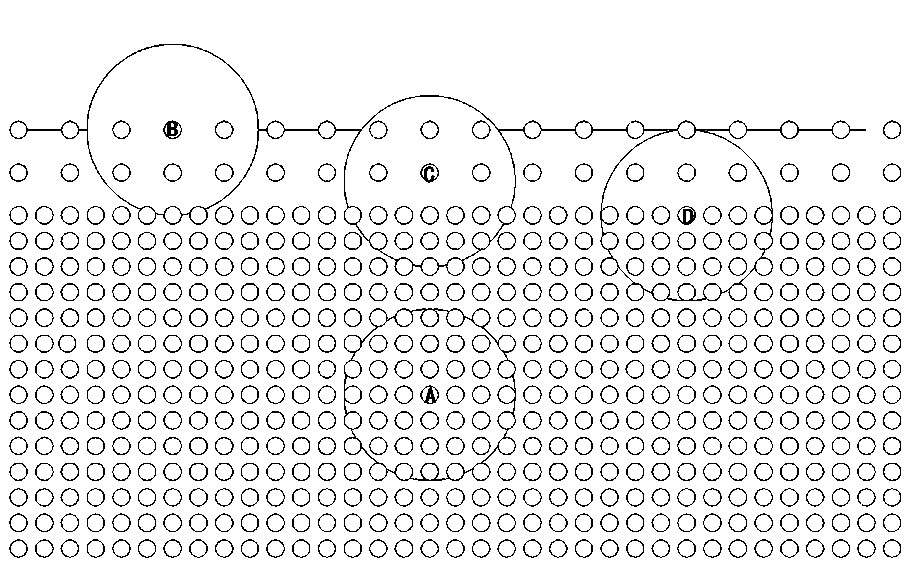

如果以质点中心为圆心,10r0为半径作一球面,显然只有在这个球面内的质点才对位于球心上的质点有作用力。熔体的表面层厚度等于质点作用球半径的一层,在表面层内熔体质点受力的情况跟熔体内部的质点的受力情况有所不同。由图4可见,位于熔体内部的质点A受到周围对称分布的质点的作用,其合力为0。熔体表面层质点上下分布对称性被打破,处于表层内的熔体质点B、C和D都受到了一个指向熔体内部的力的作用从而向熔体内部移动,使得质点间距离减小,引力转化为斥力,最终到达平衡状态。在平行熔体表面的方向,熔体表面层内的质点分布是均匀的,只是间距比较大,质点间作用力表现为引力,这便是熔体的表面张力。由于表面张力的作用,质点之间的距离减小,使得熔体表面积减小,而一定体积的熔体中球体的表面积最小,所以熔体表面有形成球面的趋势,但这种趋势会受重力的影响而改变。重力是所有组成熔体的质点所受的力的合力,而表面张力只是表面一层质点间的引力,表面张力相对于重力而言微乎其微,所以对于大体积的熔体,重力作用远大于表面张力作用,液面呈现平面。对于小体积熔体来说,组成熔体总的质点数较少,表面张力已接近重力,甚至超过重力,使得液面呈现弧形甚至球形。上述的釉滴实验可以证实这点。

图3 质点间作用力示意图

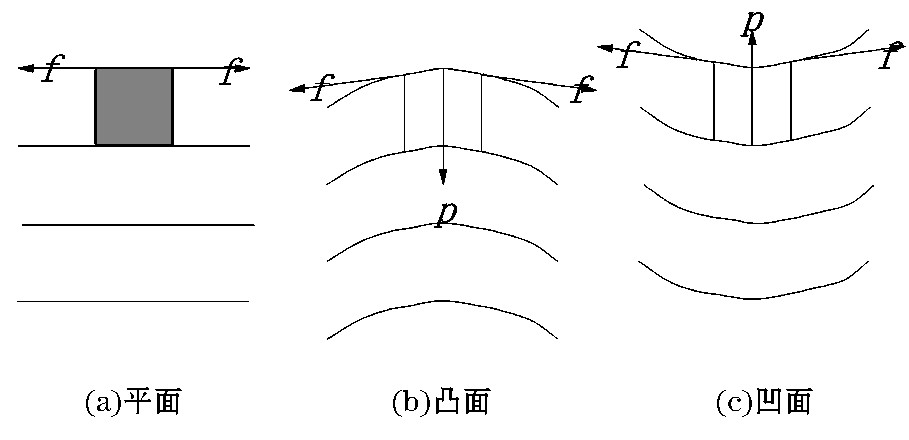

如果熔体表面是凸面,如图5b所示,因表面张力沿周界与熔体面相切,则沿周界各个方向的表面张力f将产生一个指向熔体内部的合力p(正压力),使得熔体表面曲率变小。如果液面是凹面,如图5c所示,表面张力的合力将指向熔体外部,对熔体则产生一个负压力,使得凹面变平,甚至有可能转化为凸面。由于表面张力的作用,熔体表面能够截凸补凹,自动修复,表面平滑,这正是陶瓷釉层表面能够平整光滑的主要原因。

图4 质点间作用力示意图
图5 弯曲液面下的附加压强
4 结论
1)表面张力是熔体表面层由于质点作用力不均衡而产生的使熔体表面收缩的力。

2)由于表面张力的作用,熔体表面有形成球面的趋势,只是由于重力的作用使得这种趋势得以改变。熔体最终呈现的形状和熔体体积的大小有关系,熔体体积的大小不同,则表面张力和重力的影响程度不同。大体积的熔体,表面张力远小于重力作用,使得熔体表面呈平面状。小体积的熔体,表面张力大于重力作用,熔体表面呈弧形甚至球形。

3)陶瓷在烧制过程中,由于表面张力的作用,熔体表面质点不断移动和扩散,最终达到平衡状态,使熔体均匀化,釉层表面凹凸不平得以自发修复,逐渐呈现平整、光滑、发亮的状态。
推荐产品
FST200A型全自动表面张力仪

FST200A型全自动表面张力仪

产品详情 FST200A型全自动表面张力仪是专业用于测量液体表面张力值的专业测量/测定仪器,表面张力仪通过铂金板法、铂金环法、最大气泡法、悬滴法、滴体积法以及滴...
FST300M型全自动表面张力仪

FST300M型全自动表面张力仪

产品详情 FST300M型全自动表面张力仪是专业用于测量液体表面张力值的专业测量/测定仪器,表面张力仪通过铂金板法、铂金环法、最大气泡法、悬滴法、滴体积法以及滴...
TX500C型旋转滴界面张力仪

TX500C型旋转滴界面张力仪

产品详情 TX500C型旋转滴界面张力仪操作更简便且系统更稳定,其主要应用领域有:油田三次采油(化学驱)的室内研究及现场监测;表面活性剂、洗涤剂、乳状液和泡沫的...
